Wstęp do biblioteki GSL oraz narzędzia GNUPLOT

---

Gnu Scientific Library - informacje

GSL jest biblioteką do obliczeń numerycznych, napisaną w języku C.

• Strona główna projektu GSL
• Dokumentacja GSL

Jak używać

• W kodzie źródłowym programu należy dołączyć pliki nagłówkowe używanych funkcji, np:

#include <gsl/gsl_interp.h>

• Do linkowania należy dołączyć bibliotekę gsl, gslcblas oraz m (math). Przykładowe polecenie kompilatora ma więc postać:

·
·  gcc interpolacja.c -lgslcblas -lgsl -lm

Uwaga: można skorzystać z gotowego Makefile (załączony do zadań) i kompilować poleceniem make.

GNUPLOT

• Program Gnuplot uruchamia się wydając w linii poleceń komendę:

gnuplot

• Aby uzyskać pomoc w Gnuplocie wydajemy polecenie:

gnuplot> help

• Przykładowe polecenia:

·
·  gnuplot> plot sin(x)
·  gnuplot> plot [x=0:4*pi] sin(x)
·  gnuplot> plot [-pi:pi][-2:2] sin(x)
·  gnuplot> plot [-pi:pi][-2:2] sin(x) title "Sinus" with lines lt 6 lw 3
·  gnuplot> plot [-pi:pi][-2:2] sin(x) title "Sinus" with lines lt 6 lw 2, cos(x) title "Cosinus" with points pt 3 ps 2


• Korzystanie ze zbioru danych z pliku:
  Przykladowe dane: fun1.txt.

·
· gnuplot> plot "fun1.txt"
· gnuplot> plot "fun1.txt" using 1:3
· gnuplot> plot "fun1.txt" using 1:2 w boxes
· gnuplot> plot "fun1.txt" using 1:($2+$3)/2:2:3 w yerrorbars

• Wykonywanie komend zapisanych w pliku:

·
·  gnuplot> load "wynik_plot"


• Oficjalna strona do gnuplota.
• Krótkie wprowadzenie do gnuplota.
• Przyklady do gnuplota.
• Zapisywanie wykresów jako jpeg/gif
• Ustawienie nazwy pliku i formatu obrazu w gnuplot

o
o  gnuplot> set output "rys.jpg"
o  gnuplot> set terminal jpeg


• Rysowanie komendami plot etc. spowoduje wygenerowanie pliku rys.jpg.
• Polecenie convert - konwersja obrazu, np. z jpeg do gif. Przykład użycia:

o
o  convert rys.jpg rys.gif


Zadanie

• Potrzebne pliki
• Wzorcowy Makefile
• dokladnosc.c
• Proszę skompilować program dokladnosc.c przy użyciu polecenia make, a następnie uruchomić go.
• Korzystając z funkcji gsl_ieee_printf_double zobaczyć, jak zmienia się mantysa i cecha dla coraz mniejszych liczb. Kiedy mantysa nie jest w postaci znormalizowanej?

Zadania - gnuplot

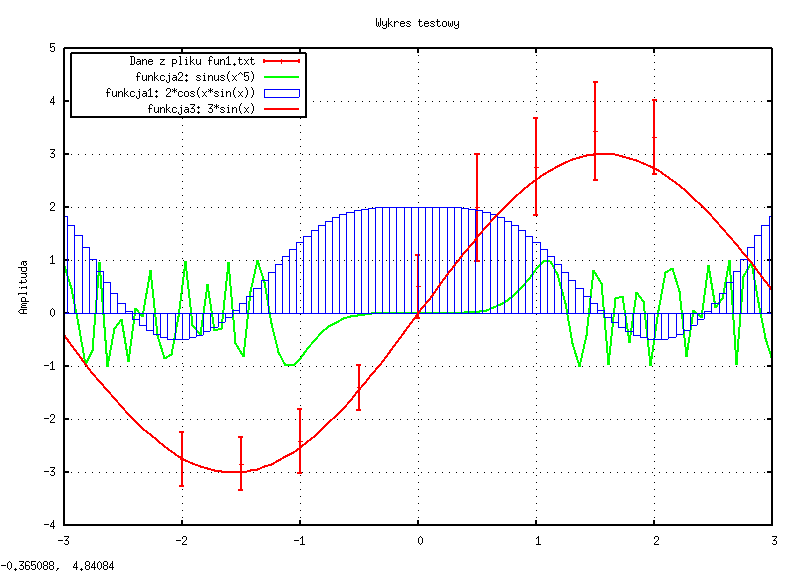

• Prosze odtworzyc wykres znajdujacy sie na rysunku
• Przy pomocy gnuplot prosze narysowac dane zgromadzone w pliku dane1.dat. Aby wykres byl czytelny, jedna z osi musi miec skale logarytmiczna. Prosze ustalic, ktora to os i narysowac wykres.
• Prosze narysowac wykres funkcji dwywymiarowej, ktorej punkty znajduja sie w pliku dane2.dat. Prosze przegladnac plik i sprobowac znalezc w nim maksimum. Potem prosze zlokalizowac maksimum wizualnie na wykresie. Prosze na wykresie zaznaczyc maksimum jako notke (np. set arrow).

GSL na MELETE

GSL skompilowany na melete znajduje siż tutaj:

/afs/wszib/usr/b/a/balis/pub/gsl/

Najlatwiej skompilowac program korzystajac z Makefile dostepnego tutaj.
Przed uruchomieniem należy ustawic jeszcze sciezke do bibliotek dzielonych poleceniem:

export LD_LIBRARY_PATH=/afs/wszib/usr/b/a/balis/pub/gsl/lib

UWAGA! Program skompilowany na melete moze nie dzialac na komputerach w laboratoriach.

---

---
